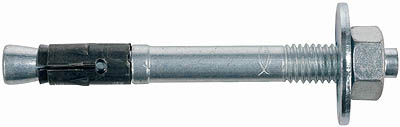

Kotwa opaskowa FAZ II 16/160 GS (16x283) Fischer
Opis
-
Kotwa sworzniowa do montażu przelotowego
-
Podczas dokręcania nakrętki sworzeń jest wyciągany i naciskając na klips rozporowy powoduje jego docisk do ścianek wywierconego otworu
-
FAZ II-GS z dużą podkładką należy stosować do mocowania elementów drewnianych
-
Zwiększona wytrzymałość na rozciąganie i ścinanie: oznacza większe bezpieczeństwo i mniej punktów mocujących, a zatem niższe koszty
-
Możliwość montażu w bardzo cienkich płytach betonowych, od 8cm
-
Zminimalizowane odległości osiowe i krawędziowe zwiększają możliwości zastosowań
-
Łatwy montaż dzięki małej energii uderzenia i krotkiej drodze zaciągania
-
Duża ciągliwość stali umożliwia korektę ustawienia kotwy przy pomocy młotka
Zalety
-
Klips rozporowy gwarantuje równomierny rozkład naprężeń i umożliwia stosowanie przy dużych obciążeniach, małych odstępach osiowych i do krawędzi w przypadku niewielkich elementów budowlanych. Gwarantuje również pewne rozparcie w betonie zarysowanym
Zastosowanie:
-
Beton zarysowany i niezarysowany C20/25 do C50/60
Także do:
-
Beton C12/15
-
Kamień naturalny o zbitej strukturze
Do mocowania:
-
Konstrukcji stalowych
-
Szyn
-
Konsol
-
Podpór
-
Tras kablowych
-
Maszyn
-
Schodów
-
Bram
-
Fasad
-
Futryn
-
Regałów
Typ |
Nr art. |
Średnica otworu |
Długość kotwy |
max. grubość elementu mocowanego (standardowa) |
max. grubość elementu mocowanego (zredukowana) |
---|---|---|---|---|---|
|
|
d0 |
l |
tfix |
tfix |
FAZ II 8/10 GS |
094872 |
8 |
75 |
10 |
|
FAZ II 8/30 GS |
096189 |
8 |
95 |
30 |
|
FAZ II 10/10 GS |
096291 |
10 |
95 |
10 |
30 |
FAZ II 10/30 GS |
096297 |
10 |
115 |
30 |
50 |
FAZ II 12/10 GS |
096303 |
12 |
110 |
10 |
30 |
FAZ II 12/20 GS |
502530 |
12 |
120 |
20 |
40 |
FAZ II 12/30 GS |
096340 |
12 |
130 |
30 |
50 |
FAZ II 12/50 GS |
502531 |
12 |
150 |
5 |
70 |
FAZ II 12/100 GS |
502532 |
12 |
200 |
100 |
120 |
FAZ II 12/120 GS |
096367 |
12 |
220 |
10 |
|
FAZ II 16/160 GS |
503261 |
16 |
283 |
160 |
180 |
FAZ II 16/200 GS |
096370 |
16 |
323 |
|
|
Produkt fabrycznie nowy-oryginalnie zapakowany
