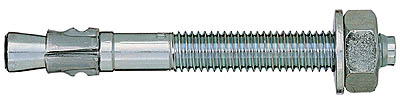

Kotwa opaskowa FBN II 16/100 (16x220) Fischer
0
Opis
-
Kotwa sworzniowa do montażu przelotowego i wstępnego
-
Podczas dokręcania nakrętki sworzeń jest wyciągany i naciskając na klips rozporowy, powoduje jego docisk do ścianek wywierconego otworu
-
Najmniejsze odstępy osiowe i od krawędzi umożliwiają montaż blisko krawędzi i na małych powierzchniach
-
Oznaczenie na czopie sworznia umożliwia kontrolę głębokości zakotwienia kotwy po zamontowaniu
-
Duży komfort pracy. Kotwę można zamocować kilkoma uderzeniami młotka
-
Małe przemieszczenie podczas dociągania potwierdza prawidłowość zakotwienia
Zalety
-
FBN II oferuje największą nośność w betonie niezarysowanym - więcej z podłoża nie da się osiągnąć
-
Zredukowana głębokość zakotwienia to krótszy czas wiercenia - oszczędność czasu i mniejsze ryzyko natrafienia na zbrojenie
-
Długi gwint umożliwia montaż z odstępem ze zmienną długością użytkową
-
Zredukowana głębokość zakotwienia także dla średnic od 8 do 16, np.: przy małych obciążeniach albo gdy trafia się na zbrojenie
-
Oznaczenie na czopie sworznia umożliwia identyfikację kotwy i ustalenie głębokości zakotwienia po zamontowaniu
Zastosowanie:
-
Beton niezarysowany C20/25 to C50/60
Także do:
-
Beton C12/15
-
Kamień naturalny o zbitej strukturze
|
Typ |
Nr art. |
Średnica otworu |
Długość kotwy |
max. długość użytkowa hef,stand/hef,red |
|---|---|---|---|---|
|
|
|
d0 |
l |
tfix |
|
FBN II 6/10 |
505527 |
6 |
55 |
10/- |
|
FBN II 6/30 |
505528 |
6 |
75 |
30/- |
|
FBN II 6/5 |
505526 |
6 |
50 |
5/- |
|
FBN II 8/10 |
040664 |
8 |
71 |
10/20 |
|
FBN II 8/20 |
040669 |
8 |
81 |
20/30 |
|
FBN II 8/30 |
040700 |
8 |
91 |
30/40 |
|
FBN II 8/5 |
040662 |
8 |
66 |
5/15 |
|
FBN II 8/50 |
040771 |
8 |
111 |
50/60 |
|
FBN II 8/70 |
040777 |
8 |
131 |
70/80 |
|
FBN II 8/100 |
040783 |
8 |
161 |
100/110 |
|
FBN II 10/10 |
040827 |
10 |
86 |
10/20 |
|
FBN II 10/20 |
040851 |
10 |
96 |
20/30 |
|
FBN II 10/30 |
040854 |
10 |
106 |
30/40 |
|
FBN II 10/50 |
040855 |
10 |
126 |
50/60 |
|
FBN II 10/70 |
040931 |
10 |
146 |
70/80 |
|
FBN II 10/100 |
040943 |
10 |
176 |
100/110 |
|
FBN II 10/140 |
040944 |
10 |
216 |
140/150 |
|
FBN II 10/160 |
040945 |
10 |
236 |
160/170 |
|
FBN II 12/10 |
040950 |
12 |
106 |
10/25 |
|
FBN II 12/20 |
044558 |
12 |
116 |
20/35 |
|
FBN II 12/30 |
045263 |
12 |
126 |
30/45 |
|
FBN II 12/50 |
045264 |
12 |
146 |
50/65 |
|
FBN II 12/80 |
045265 |
12 |
176 |
80/95 |
|
FBN II 12/100 |
045266 |
12 |
196 |
100/115 |
|
FBN II 12/120 |
045267 |
12 |
216 |
120/135 |
|
FBN II 12/140 |
045268 |
12 |
236 |
140/155 |
|
FBN II 12/160 |
045269 |
12 |
256 |
160/175 |
|
FBN II 16/25 |
045564 |
16 |
145 |
25/40 |
|
FBN II 16/50 |
045565 |
16 |
170 |
50/65 |
|
FBN II 16/80 |
045566 |
16 |
200 |
80/95 |
|
FBN II 16/100 |
045567 |
16 |
220 |
100/115 |
|
FBN II 16/140 |
045568 |
16 |
260 |
140/155 |
|
FBN II 16/160 |
045569 |
16 |
280 |
160/175 |
|
FBN II 16/200 |
045570 |
16 |
320 |
200/215 |
|
FBN II 20/30 |
045573 |
20 |
187 |
30/55 |
|
FBN II 20/60 |
045574 |
20 |
217 |
60/85 |
|
FBN II 20/80 |
045575 |
20 |
237 |
80/105 |
|
FBN II 20/120 |
045576 |
20 |
277 |
120/145 |
Produkt fabrycznie nowy-oryginalnie zapakowany
